光电智能干式选煤机

光电智能干式选煤机是一种基于先进成像和人工智能技术的干法选煤设备。利用x射线成像系统获取的物料特征，自动分析识别出煤和砰石，控制高压风对目标进行喷吹，实现全自动原煤分选。具有分选精度高，大幅减少用电和人力成本，设备易维护，煤种适应性强等优势。

适用范围：

替代手选；代替动筛排砰；缺水地区煤炭的分选；遇水易泥化的原 煤分选；尾煤回收利用；其他非煤矿物的分选。

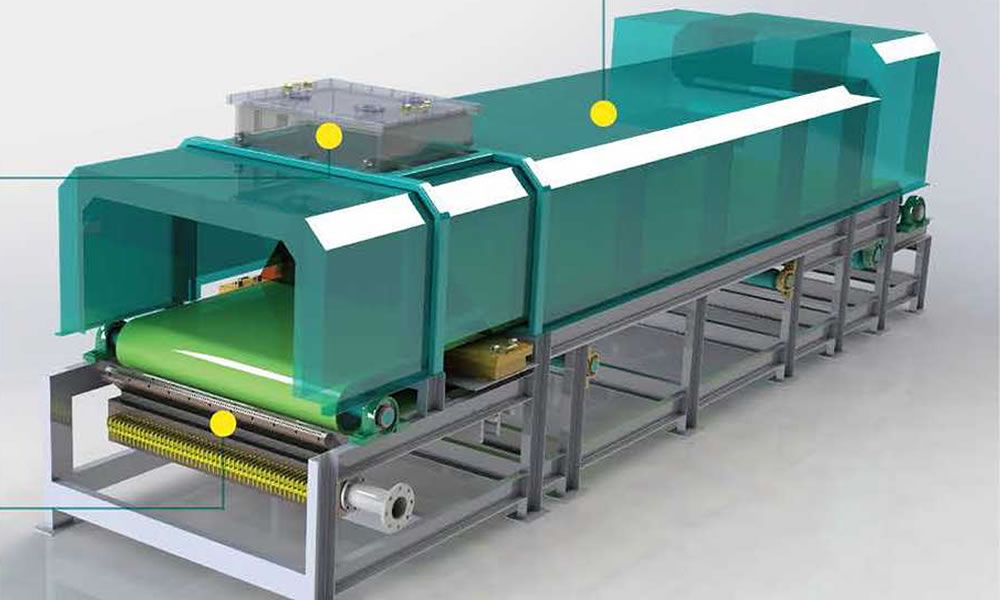

设备构成：

◆布料系统；◆多谱段光电扫描成像系统；◆深度学习图像识别系统 ；◆执行系统；◆高压供风气站；◆辅助系统

◆ 布料子系统

由入料机构、振动筛、输送皮带等组成，将煤 块均匀摊开，以便X射线对物料扫描成像。

◆ 成像识别子系统

通过人工智能图像识别技术对X射线成像子 系统获取的物料特征进行分析，识别出煤和 砰石，结果输出给执行子系统。

◆ 执行子系统

电磁阀精准控制高压空气，对抛出的煤或砰石 进行分选。

基本原理：

利用双能x射线/可见光全光谱多谱段扫描成像系统采集传送带上物料的图像，通过深度学习图像识别技术对图像进行分析、判断物料种类，准确控制高压风对砰石、杂质进行喷吹，实现精确、高效、节能的全自动煤炭分选。

技术特点：

NO.1处理粒级宽

可处理30-600mm原煤。分选上限600mm,下限30mm；

NO.2分选精度高

排砰率可达95%以上，开中带煤率小于2%,分选效果明显;

NO.3处理能力大

针对不同粒级的物料，处理量达140-320t/h；

NO.4智能化程度高

无需工人长期值守,故障可自检。

技术优势：

◆ 先进的成像技术

在深入研究目标的辐射吸收特性的基础上，优化设计了信号样式和成像光路；釆用匹配的多波段传感器，最大程度突出目标的特征差异。

采用高规格工业x射线射源，射线更均匀、稳定；选用进口高性 能双能量x射线探测器，信噪比高、图像质量好。

◆ 高效可靠气选执行子系统

执行子系统的高压风喷嘴呈阵列式布置，根据被执行对象的位置和形状信息，智能控制相应位置的多个空气喷嘴开合时间，有效解决形状特殊、受力面小的不

规则物块难以喷吹的问 题，实现精确喷吹分选。

当遇到不同灰分、不同含水量、不同批次的原煤时，系统可在 一定范围内自学习调整识别参数，并可以根据砰石含量的多少，灵活切换喷吹分选方案。

◆ 人工智能图像识别

光电信号处理、分析：几何矫正辐射矫正、图像拼接数据配准、脉冲压缩

建模，特征抽取与浅层次学习：目标特征矢量模型、分类存储匹配识别

基于深度神经网络的学习与训练：专用图像集、大规模GPU集群训练

工艺流程：

技术支持：
